南坪西路空中连廊


南坪西路空中联廊是南岸区城市更新、品质提升“七个优化”重点项目之一。

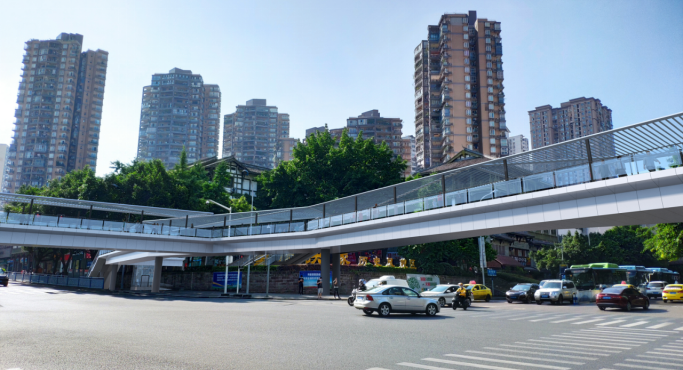

该工程位于南坪商圈西部,连接南坪西路、海铜路和花园路,全长287.7米,主体为组合钢箱梁钢桥体、钢筋混凝土桥墩。联廊采用极简现代设计,外观为中国传统民居“坡屋顶”样式,顶棚采用多斜面纳米自洁玻璃。


一、工程建设规模、功能及主要技术经济指标:

  1. 该工程位于南岸区商圈南坪西路长江村路口,为跨越海铜路、花园路和南坪西路环形人行天桥,全长287.7m。其中跨海桐路段跨径为36.5m,跨南坪西路段东侧跨径为30.9m、西侧跨径为42m,跨花园路跨径为39.2m。

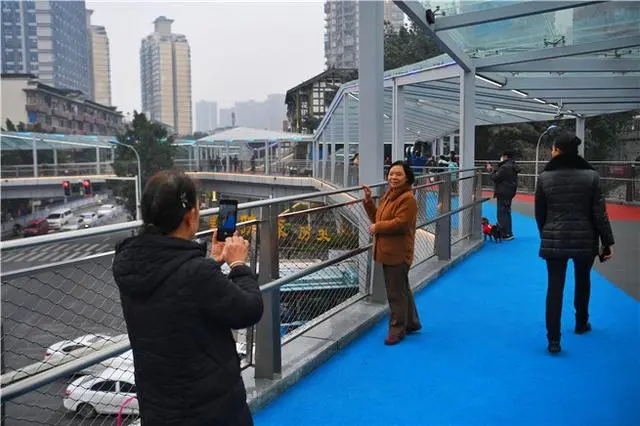

  2. 该工程桥面全宽为 5.7m,净宽为 5m,人行荷载为4.5kN/m2  桥梁净空为5m。桥梁设计基准期为100年。

  3. 该工程设1~4号电梯,1号、5号梯道,2~4号、6号、7号梯道及扶梯。其中梯道净宽为2.4~3m,扶梯宽度为1.3m。

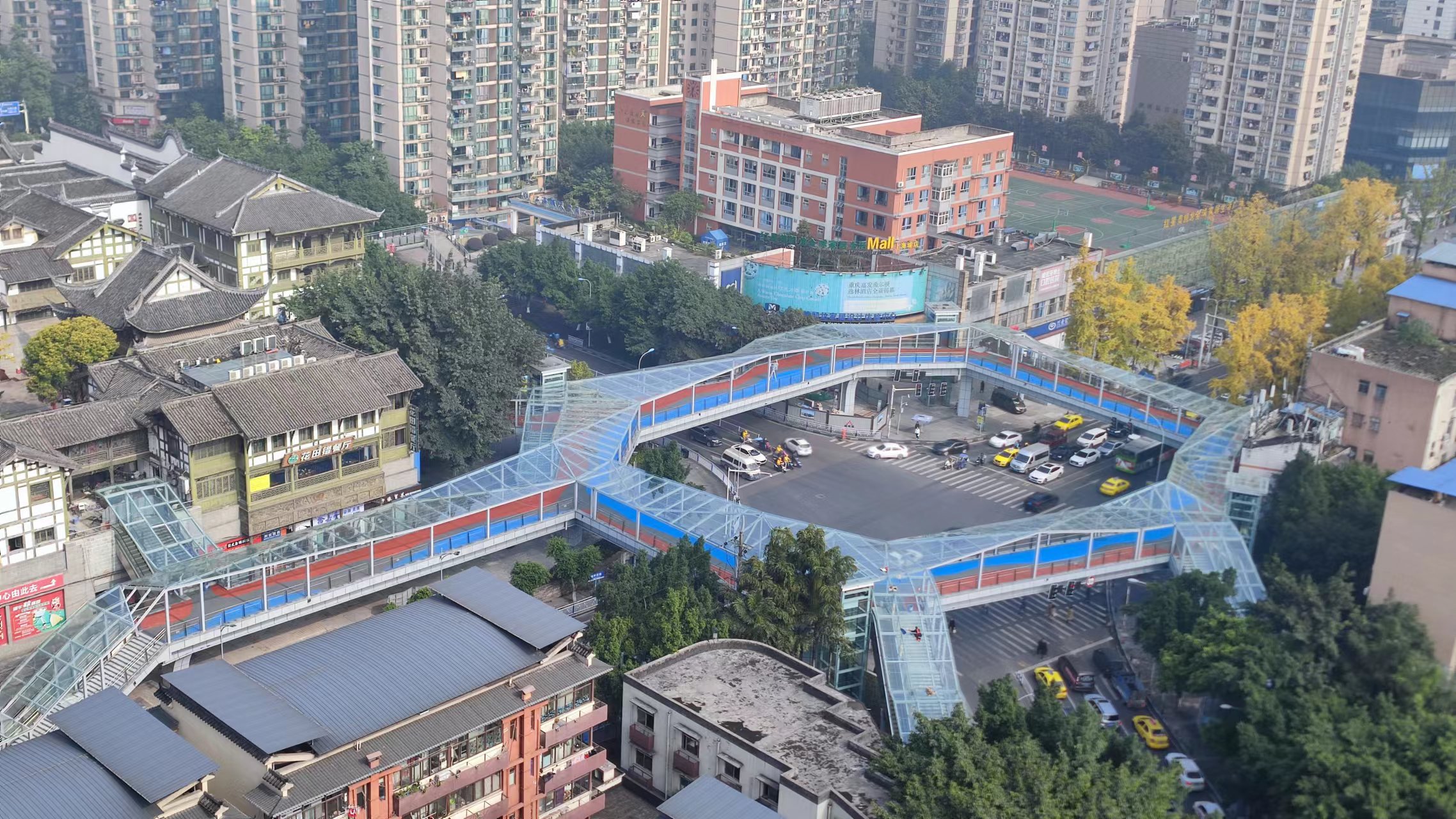

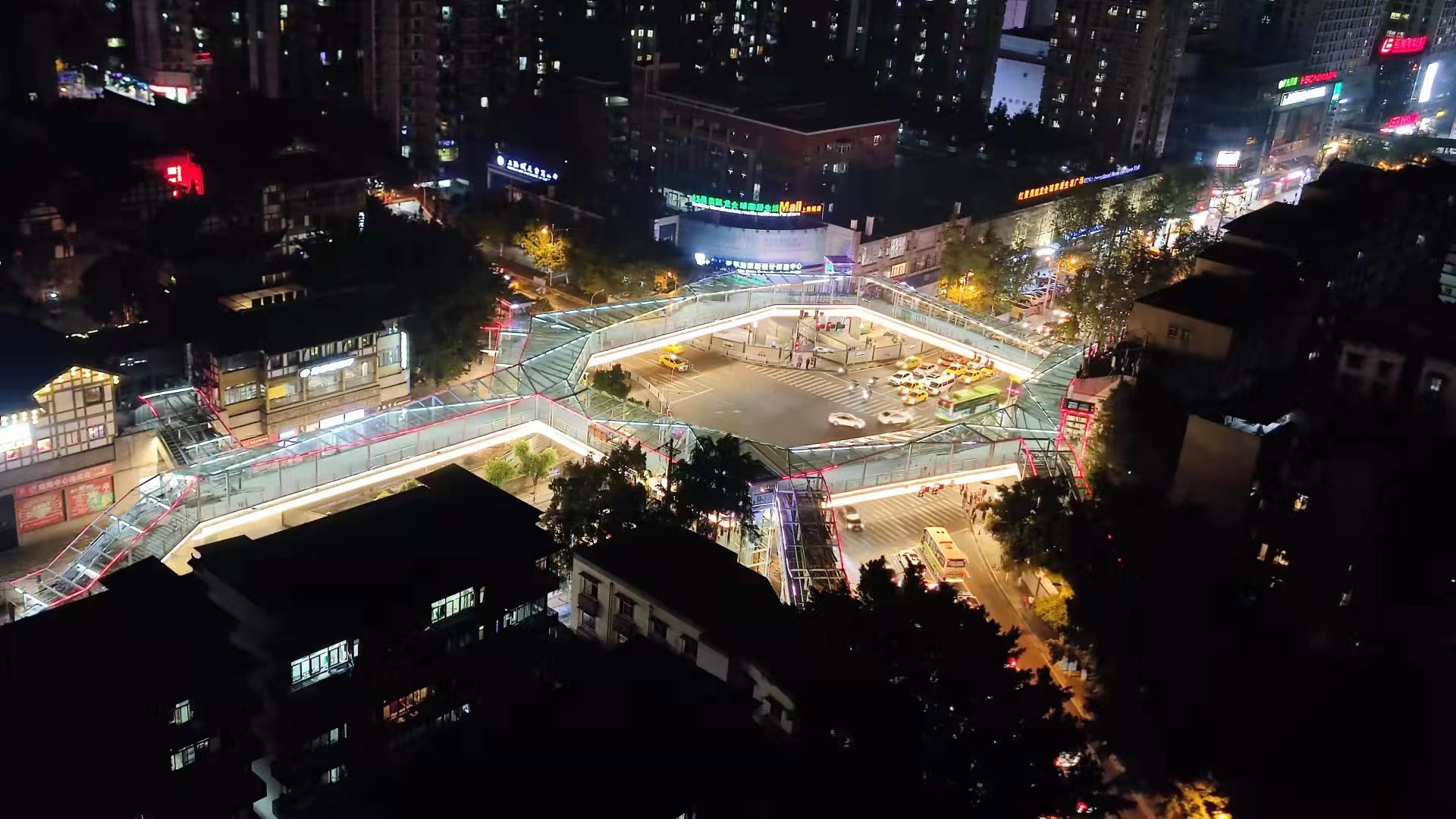

    空中联廊平面总体呈环状布置,另设计分支连接现有建筑平台或梯道。联廊桥面设计标准总宽5.7m,行人通行净宽5m,桥下道路车辆净高满足≥5.0m,考虑与现场地形变化情况相协调,同时满足桥面排水的需要,联廊桥面高程总体呈现由西北角到东南角渐低的趋势。为最大程度减小对现状交通的影响,联廊上部及部分墩柱均采用全钢结构。为保证美观,联廊主桥采用统一梁高,其余分支及梯道梁等根据跨径采用不同梁高:①主桥钢箱梁采用梁高1.7m;②接重庆印象二楼平台的钢箱梁采用梁高0.45m;③梯道梁采用梁高0.35m。

    考虑联廊的整体景观与重庆印象的中式屋顶风貌相统一,同时考虑联廊所处大环境为商圈现代都市区域的情况,联廊顶棚采用简化的中式屋顶样式。与屋顶样式相匹配,同时考虑桥面设置MiniSHOP的需要,联廊平面为不等宽桥面设计,整体为异形设计。


关键词:空中连廊,钢结构
